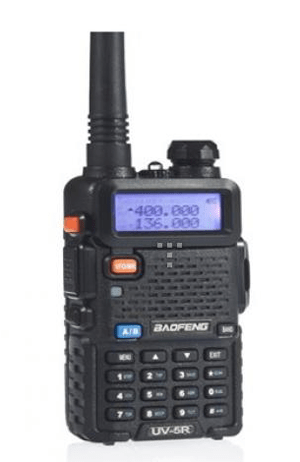

Radio Komunikasi Dualband HT Baofeng UV5RC

baofeng_uv5r-icon

Spesifikasi HT Baofeng UV5RC Dual Band :

  • Frequency Range: 136-174 / 400-520 MHz
  • Dual-Band Display, Dual Freq. Display, Dual-Standby
  • Output Power: 5 Watts max Output
  • 128 Channels
  • 50 CTCSS and 104 CDCSS
  • Built-in VOX Function
  • 1750Hz Burst Tone
  • FM Radio Receiver (65.0MHz-108.0MHz)
  • LED Flashlight
  • LCD Display dengan 3 pilihan warna
  • High /Low RF Power
  • Wide/ Narrow FM mode: 25KHz/12.5KHz
  • Emergency Alert
  • Low Battery Alert
  • Battery Saver
  • Time-out Timer
  • Keypad Lock
  • Channel Step: 2.5/5/6.25/10/12.5/25KHz
  • ROGER Beep
  • Channel bisa diberi nama melalui kabel data – software Baofeng – komputer
  • Antena type: SMA Female
  • Made in China
  • Price : Rp. 625.000,-
Paket Baofeng UV5RC :
  • Unit HT
  • Battery BL-5 Li-ion 1800mAh
  • Antena HT
  • Drop charger dock
  • Adaptor charger
  • Earset
  • Belt clip, lanyard
  • Buku Manual Bahasa Inggris / Indonesia

Panduan Penggunaan HT Baofeng UV5RC :



Panduan ini juga berlaku untuk type Baofeng type UV5R, UV5RC, BF-F9 dan UV5R merk lain, seperti Weierwei, Waccom.

Perbedaan antara Baofeng UV5R, UV5R dan BF-F9

  • Desain casing. Khusus pada BF-F9, tombol BAND dihilangkan agar lebih praktis
  • UV5RC dan BF-F9 memiliki rentang frekwensi UHF 400 – 520MHz, UV5R hanya 400-470MHz
  • BF-F9 memakai LCD jenis BLACK (inverse) dimana layar gelap, hurufnya menyala.
  • Firmware bervariasi dari BF-230 hingga BF-297, UV5RC dan BF-F9 minimum versi BF-291 atau lebih tinggi.
  • Lampu LED di UV5RC dan BF-F9 ada fitur berkedip-kedip seperti strobo.

Menyimpan Frekwensi ke Channel Memory

Panduan berguna sebagai contekan praktis ketika anda berada jauh dari buku panduan manual HT Baofeng UV-5R anda, untuk menyimpan frekwensi terutama frekwensi repeater di HT kesayangan anda.

PENTING: Selalu lakukan prosedur save memory hanya di mode VFO A

Contoh Tujuan:

Save frekwensi repeater 146.985, minus offset standar (-600KHz, atau di 146.385), 100 Hz tone, low power level, ke dalam Channel #010

Prosedur:

  1. Nyalakan radio.
  2. Jika saat ini posisi pada Memory Mode, pindah dulu ke VFO Mode (VFO/MR)
  3. Cek apakah sudah di VFO A/B, pindah ke A (atas) jika posisi masih di VFO B (bawah)
  4. Pilih 5 KHz Step – (MENU + 1 + MENU) (Gunakan tombol for 5K) (MENU + EXIT)
  5. Masukkan 146.985 (frekwensi rx) melalui keypad
  6. Tekan [MENU] + 2 + [MENU] Gunakan tombol  untuk memilih low power
  7. Tekan [MENU] + [EXIT] untuk simpan setting low dan keluar
  8. Tekan [MENU] + 5 + [MENU] Gunakan tombol  untuk memilih Wide Bandwidth
  9. Tekan [MENU] + [EXIT] untuk simpan setting dan keluar
  10. Tekan [MENU] + 1 + 3 + [MENU] Gunakan tombol  untuk memilih 100 Hz Tone
  11. Tekan [MENU] + [EXIT] untuk simpan setting dan keluar
  12. Tekan [MENU] + 2 + 7 + [MENU] Masukkan 010 atau gunakan tombol  untuk memilih 010
  13. Tekan [MENU] + [EXIT] Langkah ini menyimpan frekwensi receive (RX). Radio akan mengkonfirmasi bahwa REC FREQ telah tersimpan.
  14. Masukkan 146.385 (Frekwensi transmit) melalui keypad
  15. Tekan [MENU] + 2 + 7 + [MENU] + [MENU] + [EXIT] Radio akan mengkonfirmasi bahwa TX FREQ telah tersimpan
  16. Kembali ke Memory Mode (VFO/MR).
  • Lakukan langkah – langkah diatas untuk menguji apakah hasilnya sudah sesuai.
  • Setelah merasa terbiasa dengan langkah – langkah tersebut, silakan mengganti dengan frekwensi lain yang anda inginkan.
  • Setting repeater bisa cross-band (misal: RX di VHF, TX di UHF).

RESET:

Prosedur ini dilakukan untuk menghapus semua setting yang pernah anda simpan di HT Baofeng UV5R.

  • Lakukan prosedur ini dengan menekan Menu,pilih nomor 40, tekan Menu kembali untuk konfirmasi.
  • Jika muncul voice berbahasa china, ubahlah dengan masuk menu nomor 14, ganti dengan English.
